안녕하세요.
스케치의 대략적인 화면구성에 대해알아보겠습니다.

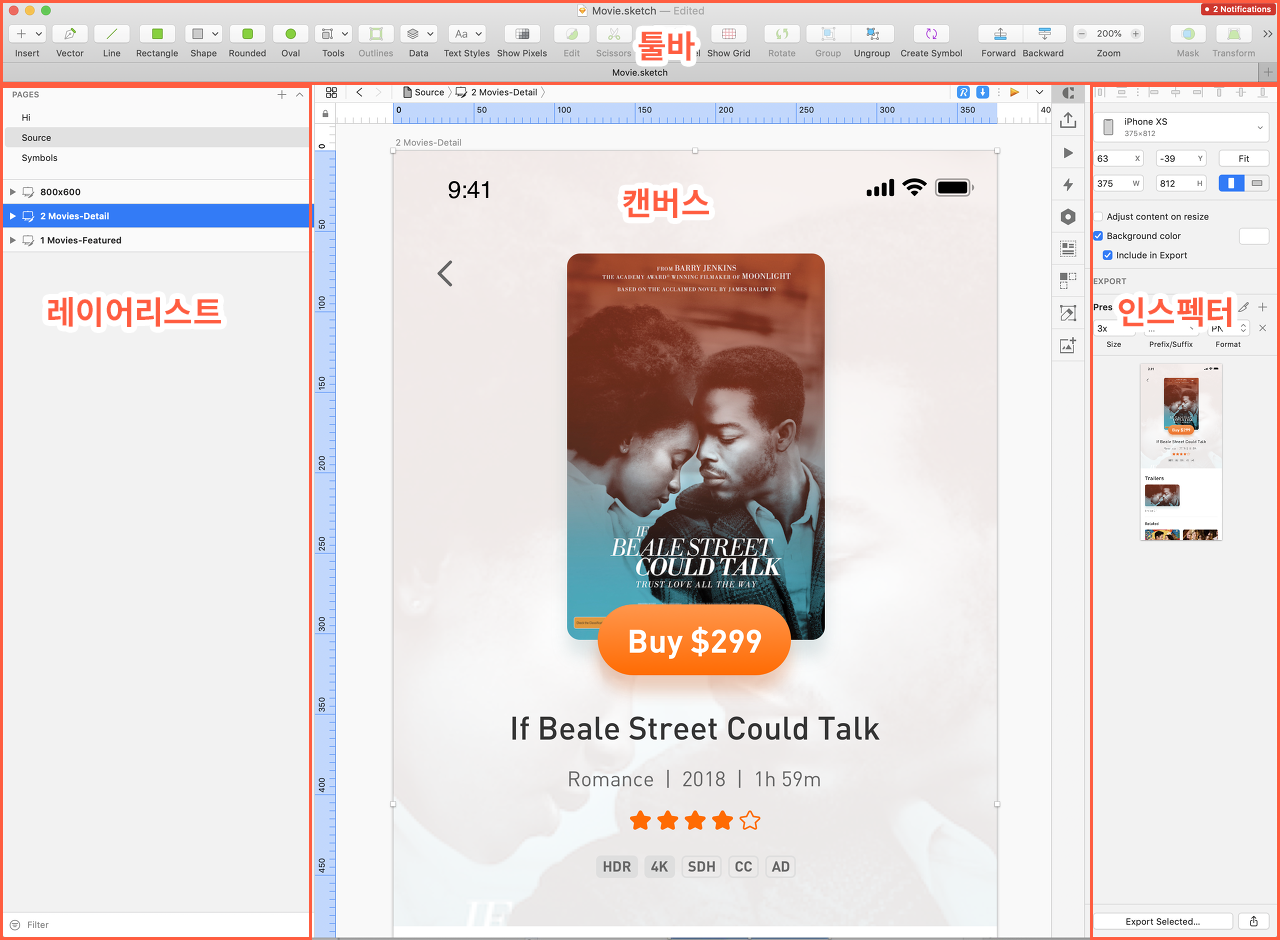

지난 시간에 설명드렸던 화면영역에 대한 명칭을 이렇게 정의하였습니다.
앞으로도 이 명칭으로 게속 사용하겠습니다. 참고 부탁드립니다.

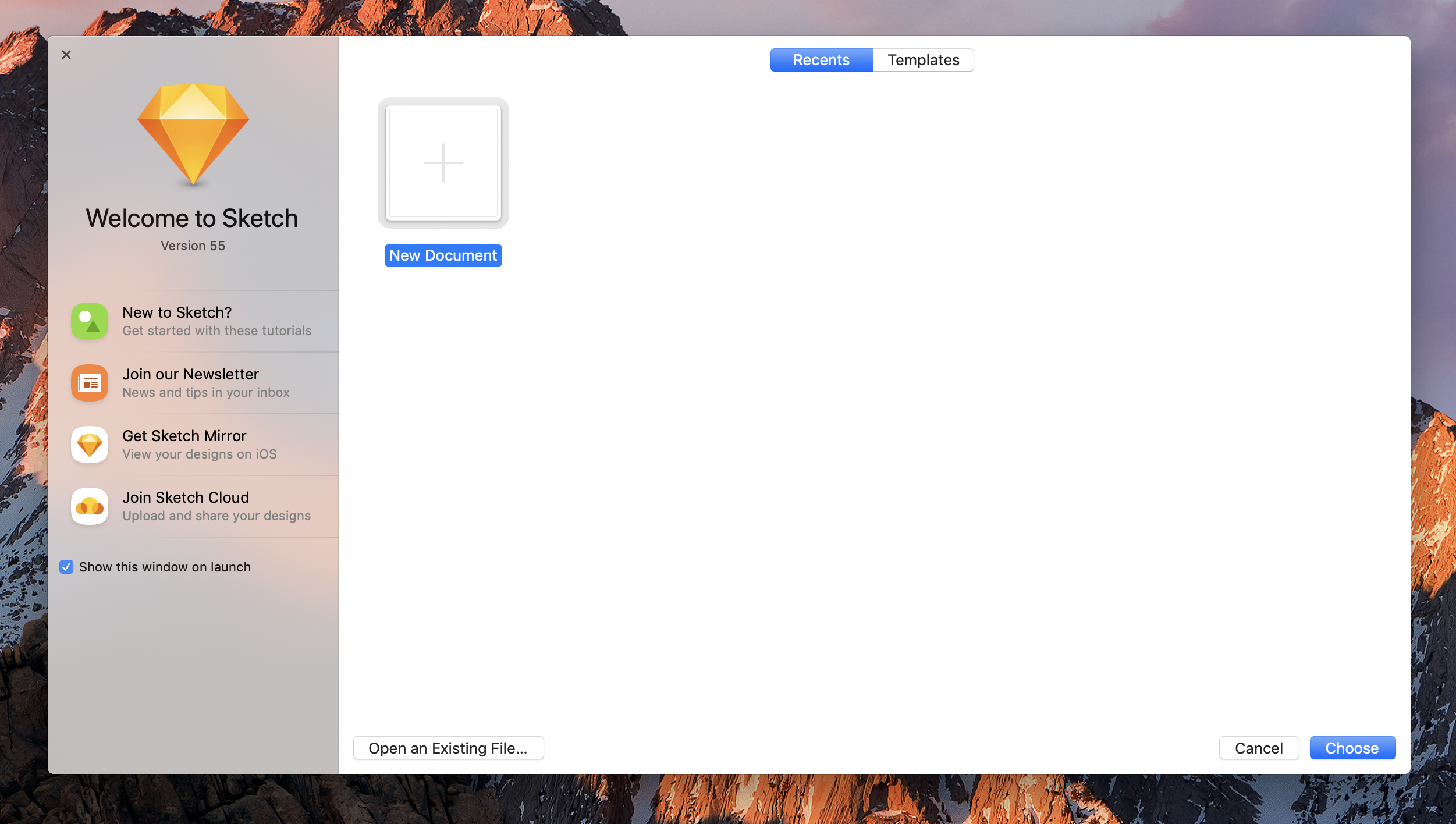

new document를 클릭하면 아래와 같은 화면이 보여집니다.

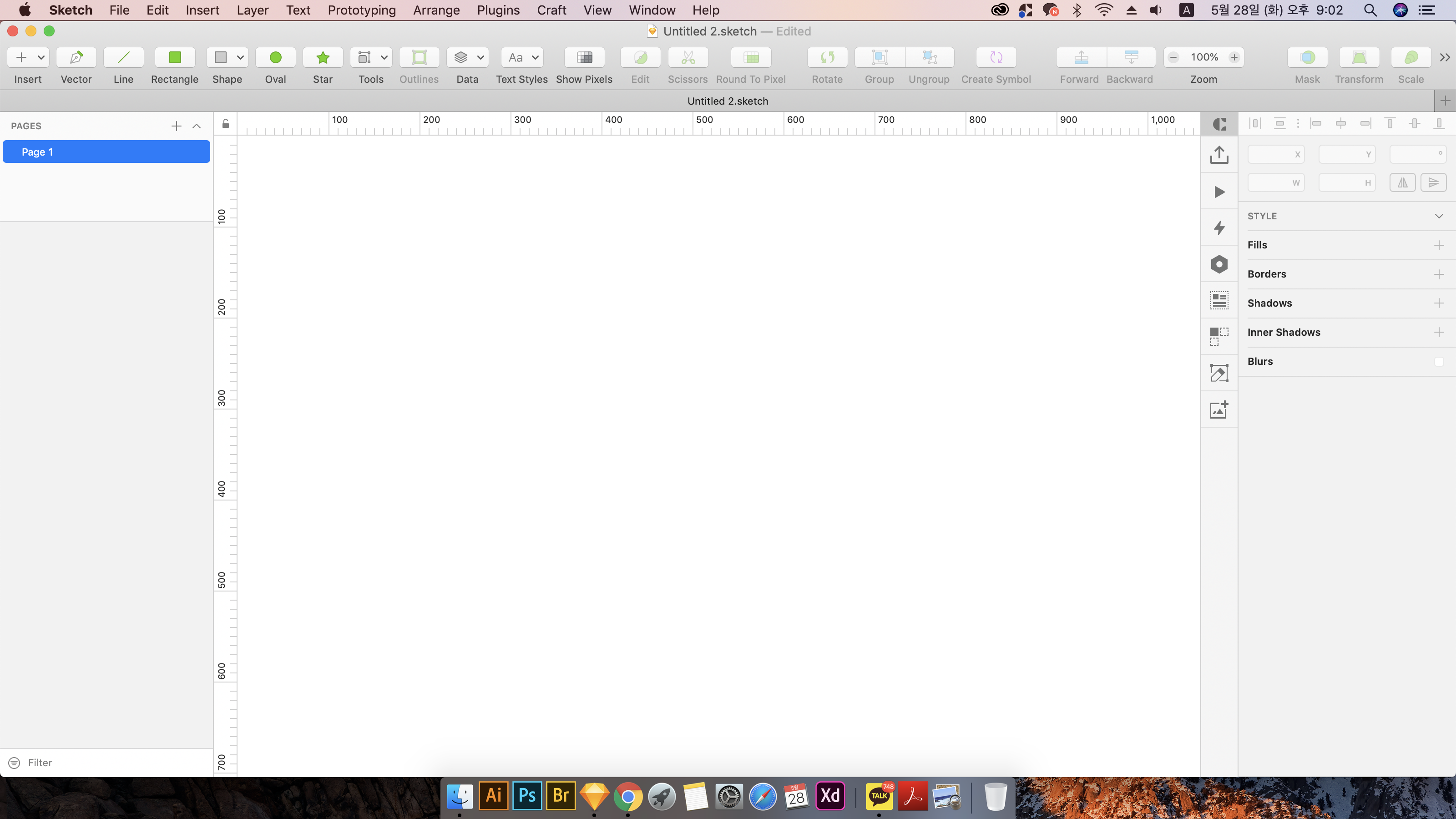

하나의 페이지가 생성이 된것을 알 수 있습니다.

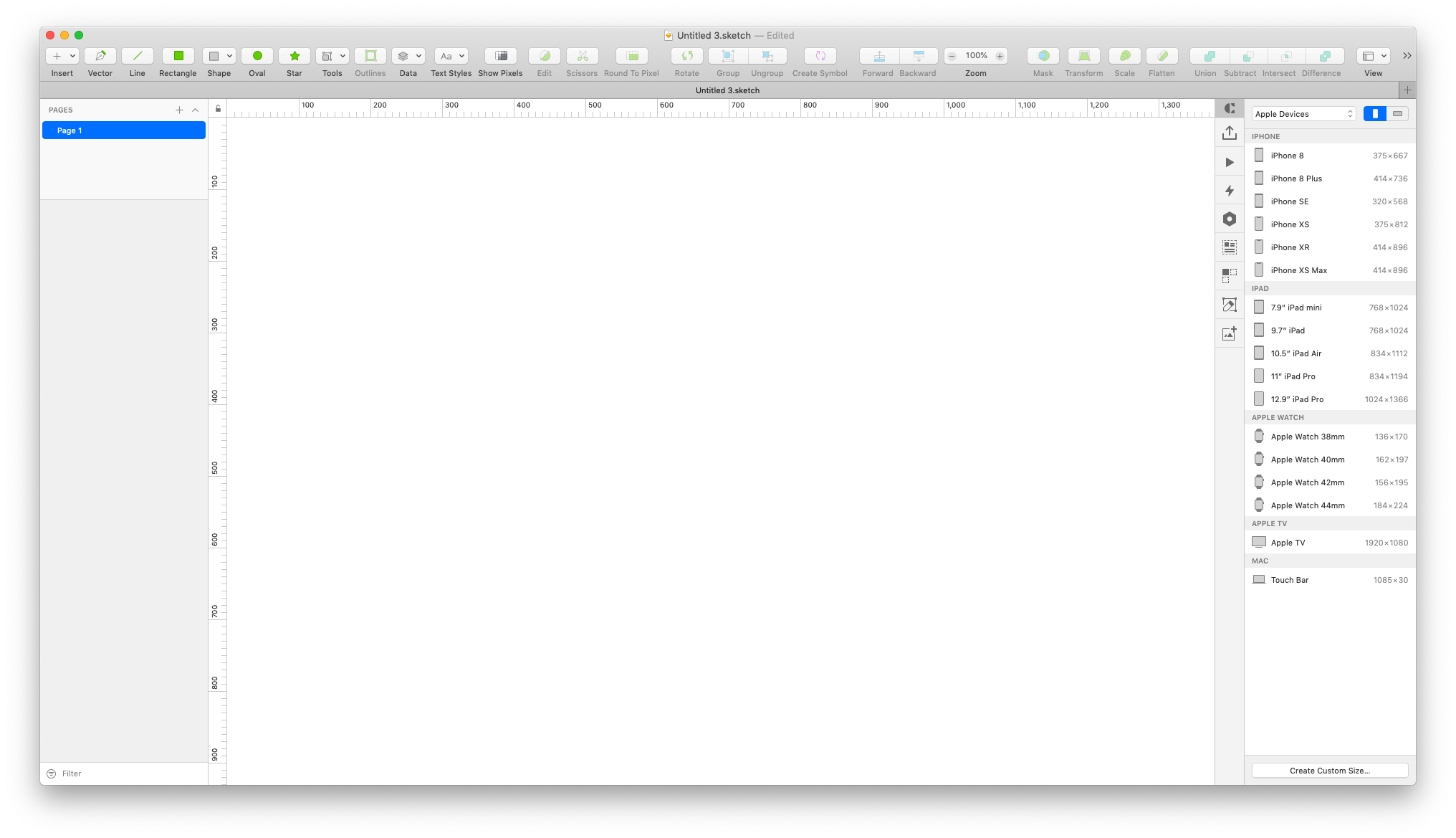

A를 눌러 아트보드를 생성 할 수 있습니다.

A를 누루면 오른쪽에
애플디바이스별,안드로이드 디바이스별,리스폰스웹,페이퍼 사이즈에서 정해진 크기의 아트보드를 생성할 수 있습니다.
자신이 원한는 크기는 커스텀을 선택하시고 마우스를 드래그 하시면 아트보를 생성하시게 됩니다.

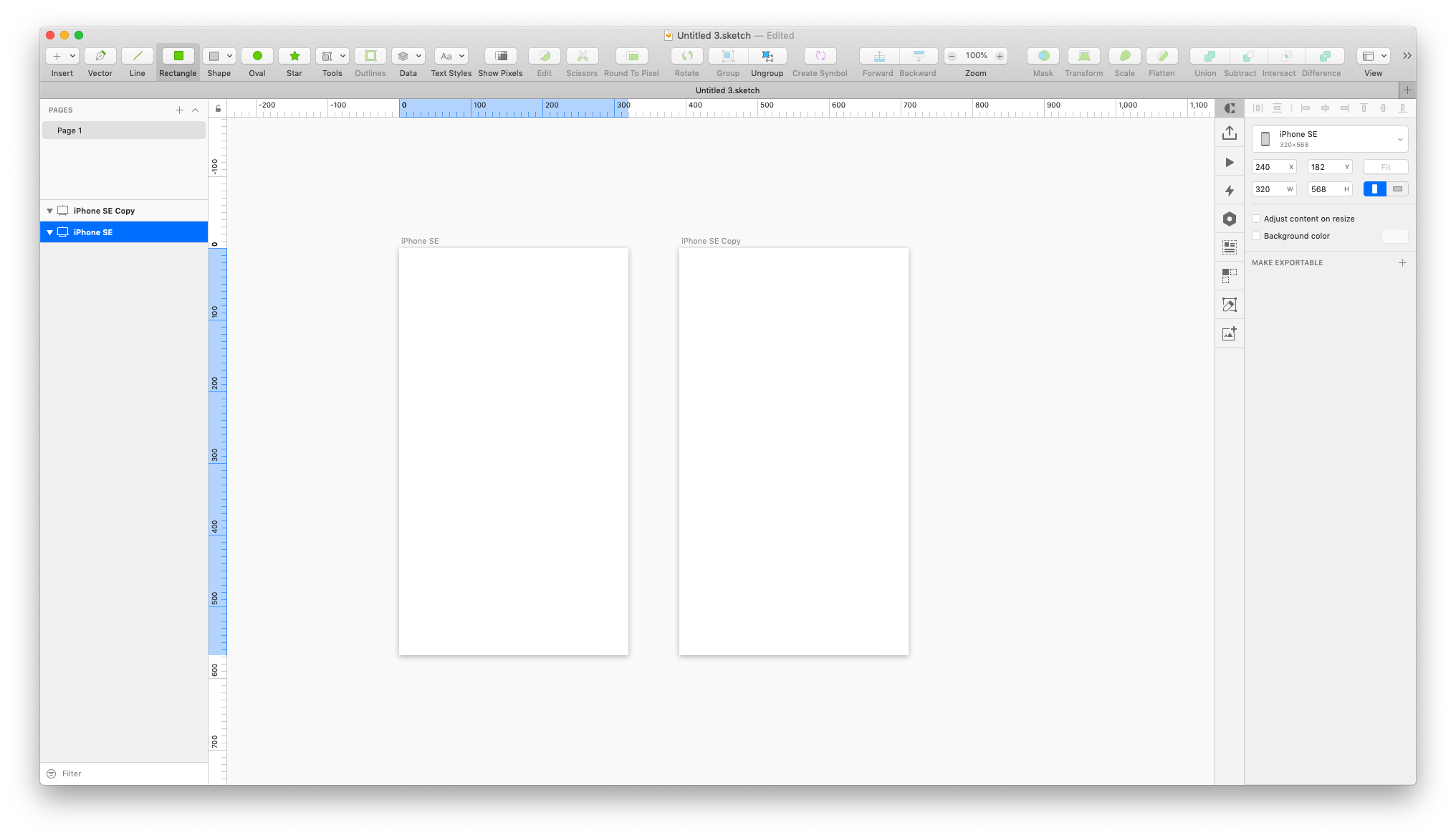

같은 크기의 아트보를 만드려면 아트보드를 선택하고

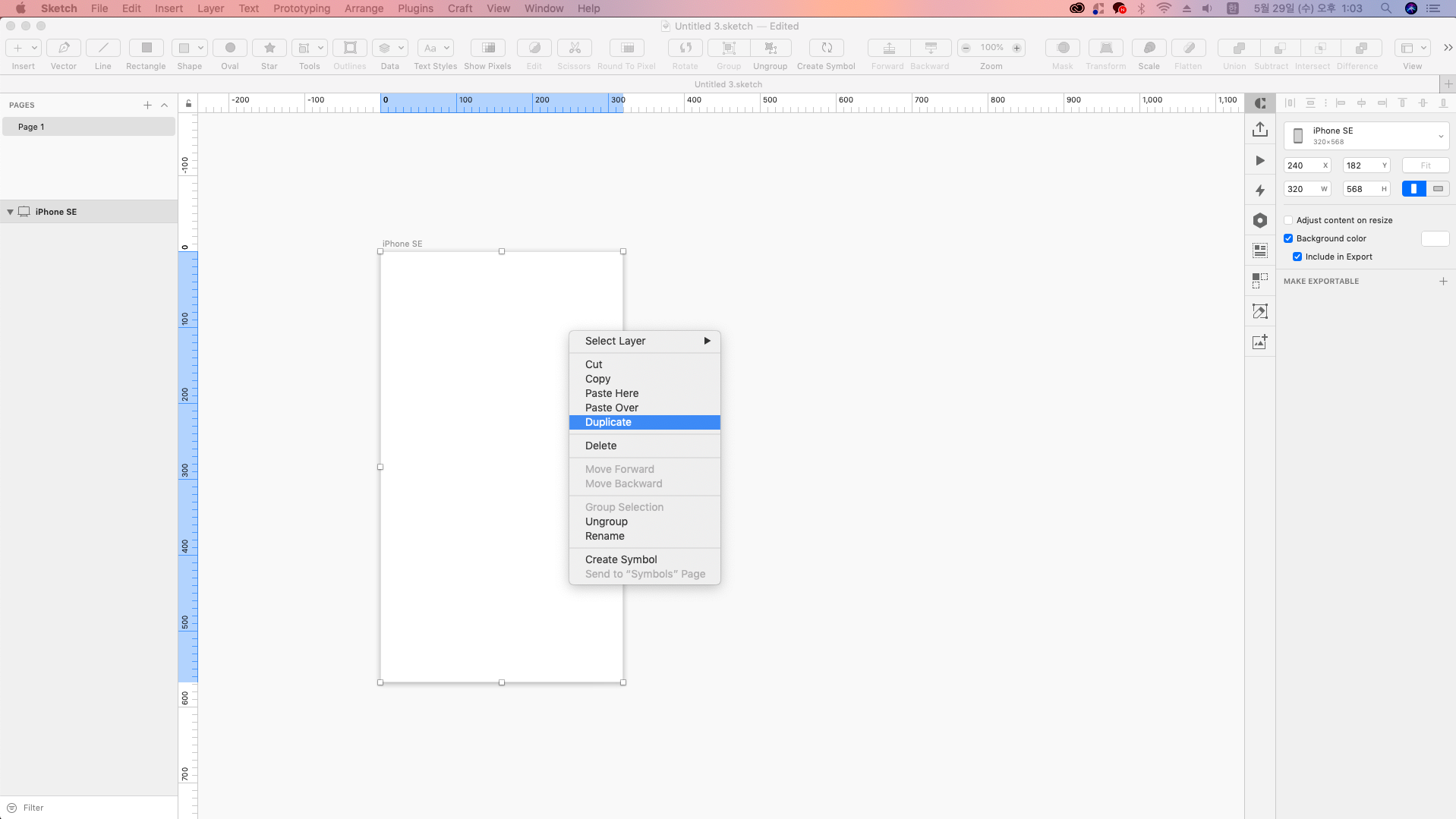

alt + 드래그 또는 아트보트 선택후 마우스 오른쪽키 클릭후 duplicate를 선택합니다.

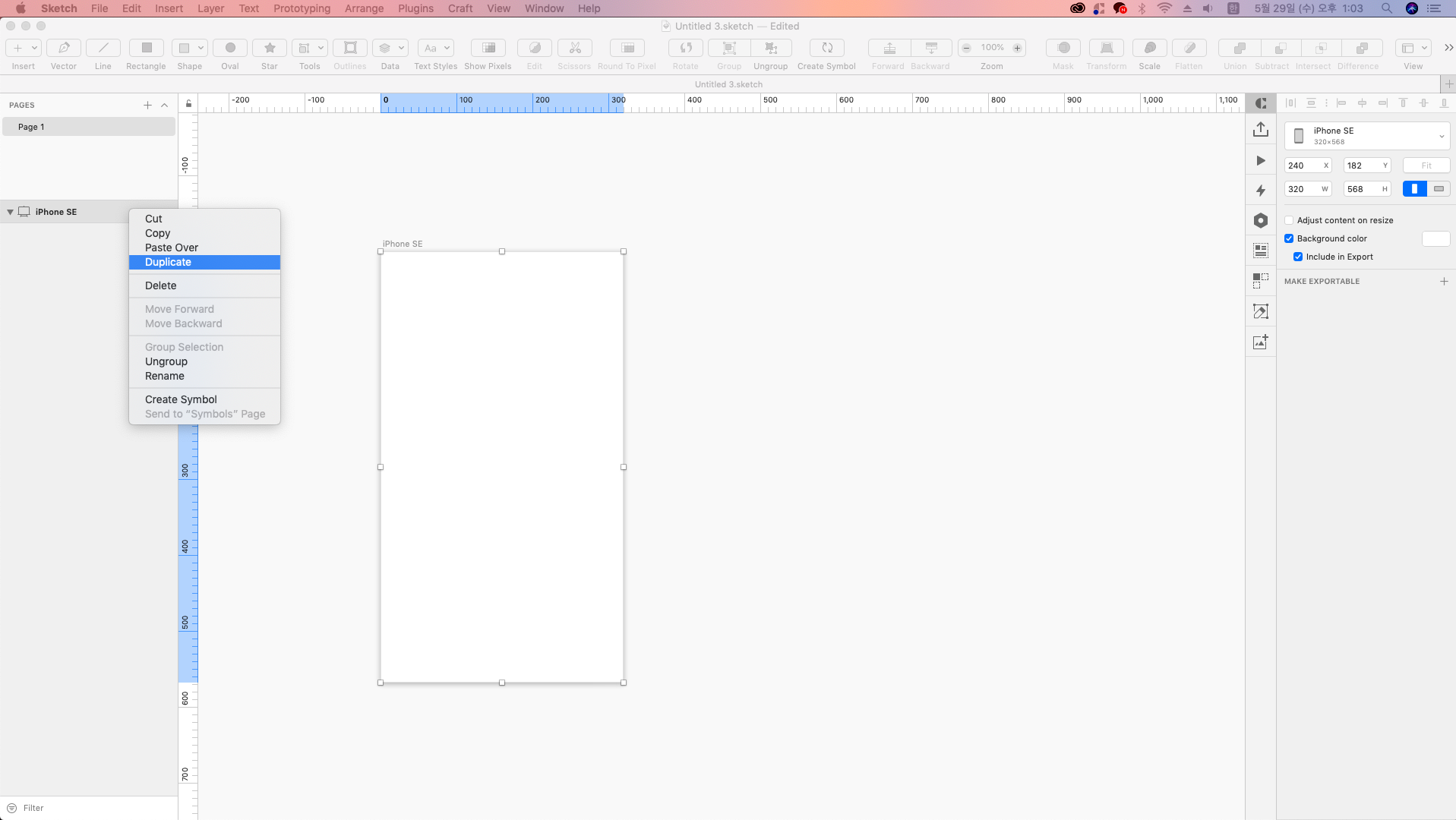

다른 방법으로 오른쪽 레이어 리스트에서 아트보드를 선택하고 마우스 오른쪽키를 눌러 duplicate를 선택해서 같은 크기의 아트보드를 복제할 수 있습니다.

이런방법으로 아트보드안에 도형을 비롯한 컴포넌트들을 ctrl+c를 눌러 복사하고 붙이고자 하는 아트보드를 선택하고
붙여넣기할 수 있습니다.

오른쪽 인스펙터화면의 속성값들은 어떤 선택된 컴포넌트에 선택했는냐에 따라 속성을 변경하는 화면이 다르게 나타납니다.

상단에 회색 컴포넌트를 선택된 상태를 보여지고 있는데요
아트보드의 레이어를 선택하면 캔버스화면에서 어떤 레이어가 선택된지를 보여줍니다.
반대로 캔버스화면에서 컴포넌트를 선택하면 레이어리스트에서는 회색으로 선택되어 보여집니다.
그리고 컴포넌트를 클릭시 오른쪽 인스펙터화면에서 속성을 변경할 수 있는 화면이 나타납니다.

페이지수가 많은 작업을 하다보면 아트보드 또는 레이어와 폴더 그리고 수많은 컴포넌트들
그때 그때 마다 폴더의이름 또는 레이어의 이름을 정해놓지 않는다면
(* 아트보드,폴더,레이어의 이름 변경은 더블클릭하거나 단축키 command + R를 눌러 텍스트를 입력 엔터입니다.)
분간하기도 힘들뿐 아니라 작업시간이 늘어날 수도 있습니다.

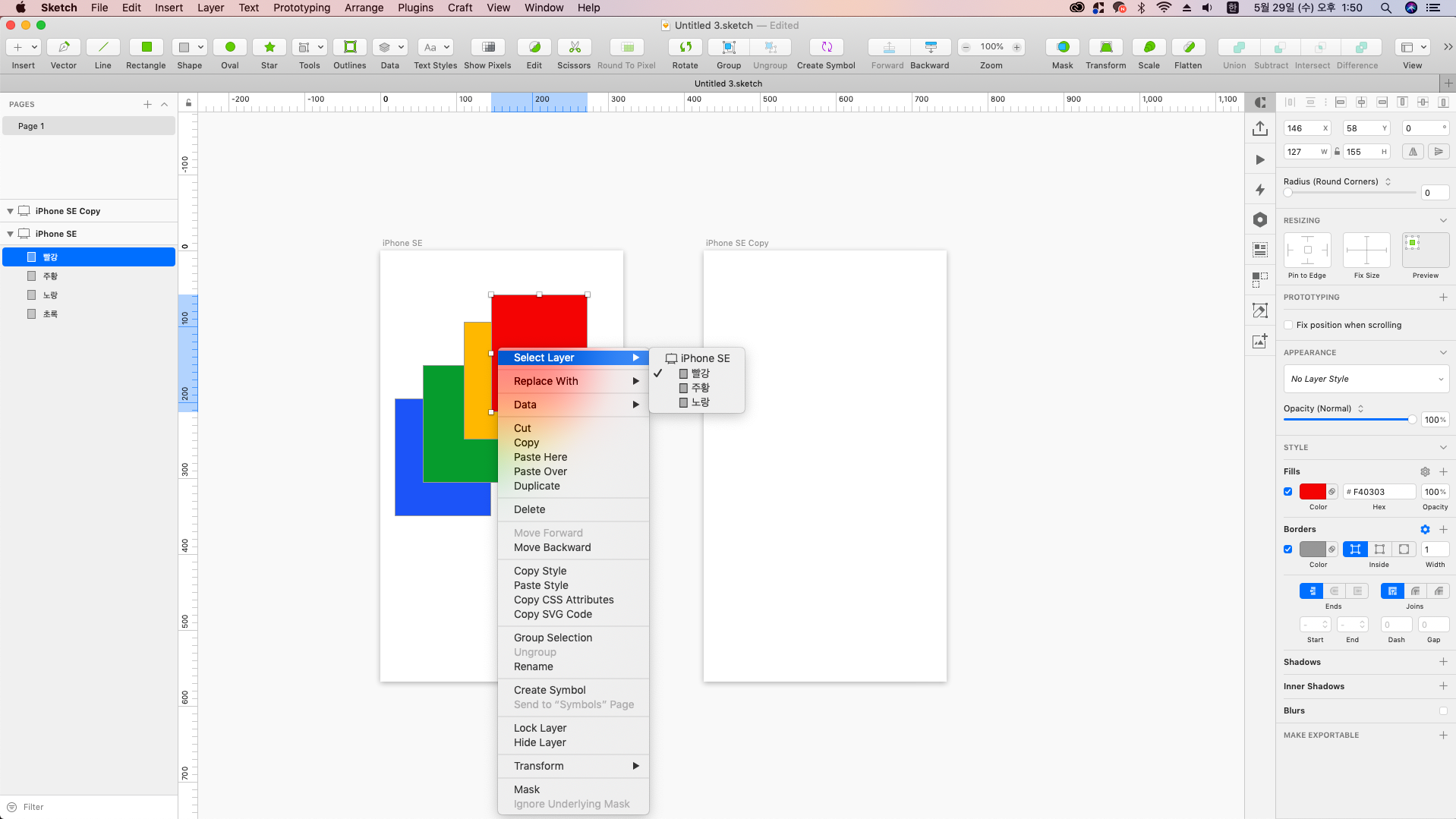

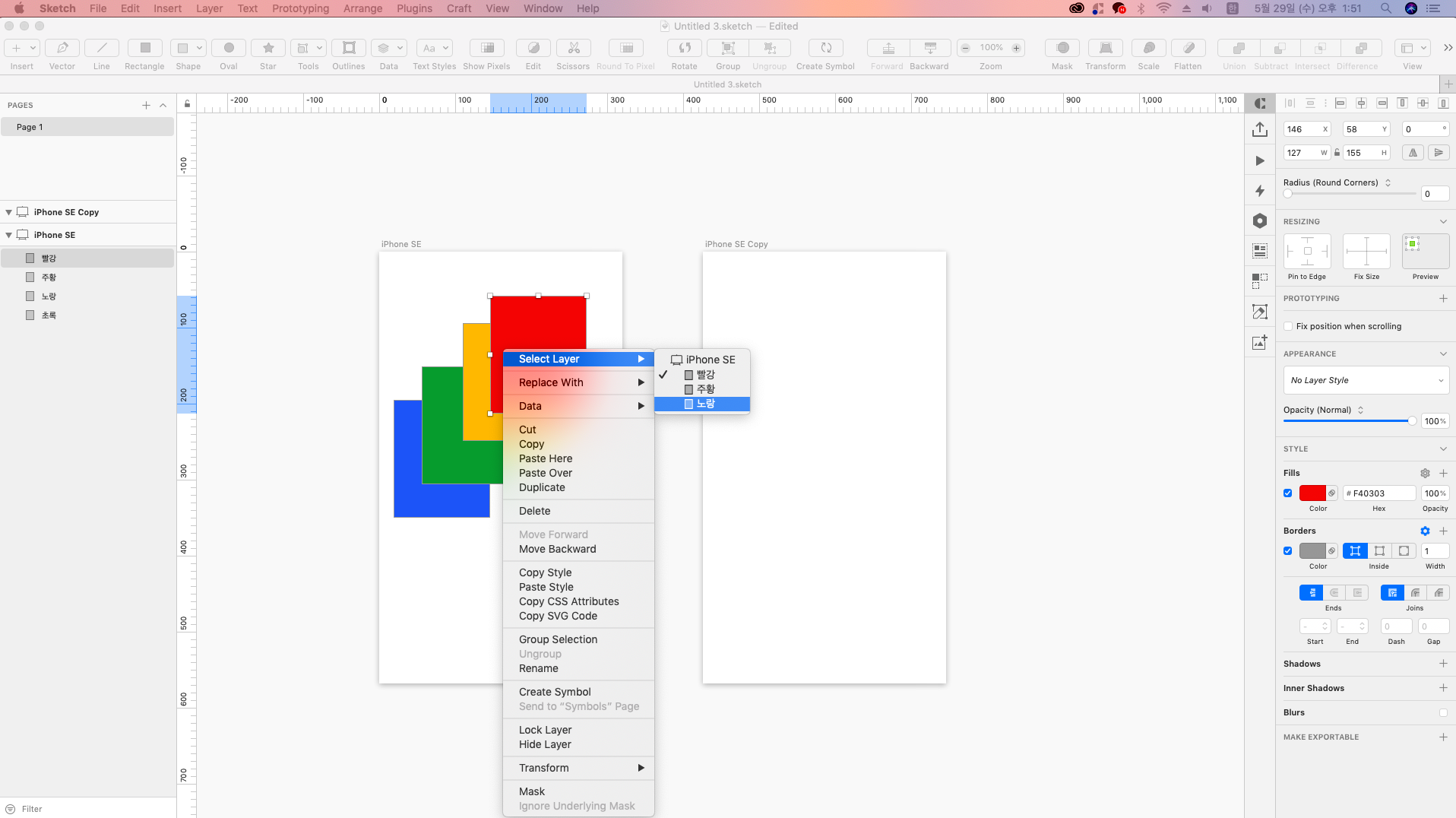

선택하고자 하는 컴포넌트에 마우스 커서를 위치시키고 마우스 오른쪽 클릭하면 select layer메뉴에서 겹쳐진 순서대로 레이어명이 보여집니다.선택하고자 하는 컴포넌트(노랑)를 선택하면 됩니다.

선택하고자 하는 레이어를 클릭해서 선택해도 되지만, 레이어명이 정리가 되지 않아 분간하기가 힘들다면
캔버스 화면에서 선택할 수 밖에 없는데요. 만약 컴포넌트가 이렇게 겹쳐져 있다면 선택하고자 하는 컴포넌트를 선택하기란 쉽지 않습니다.

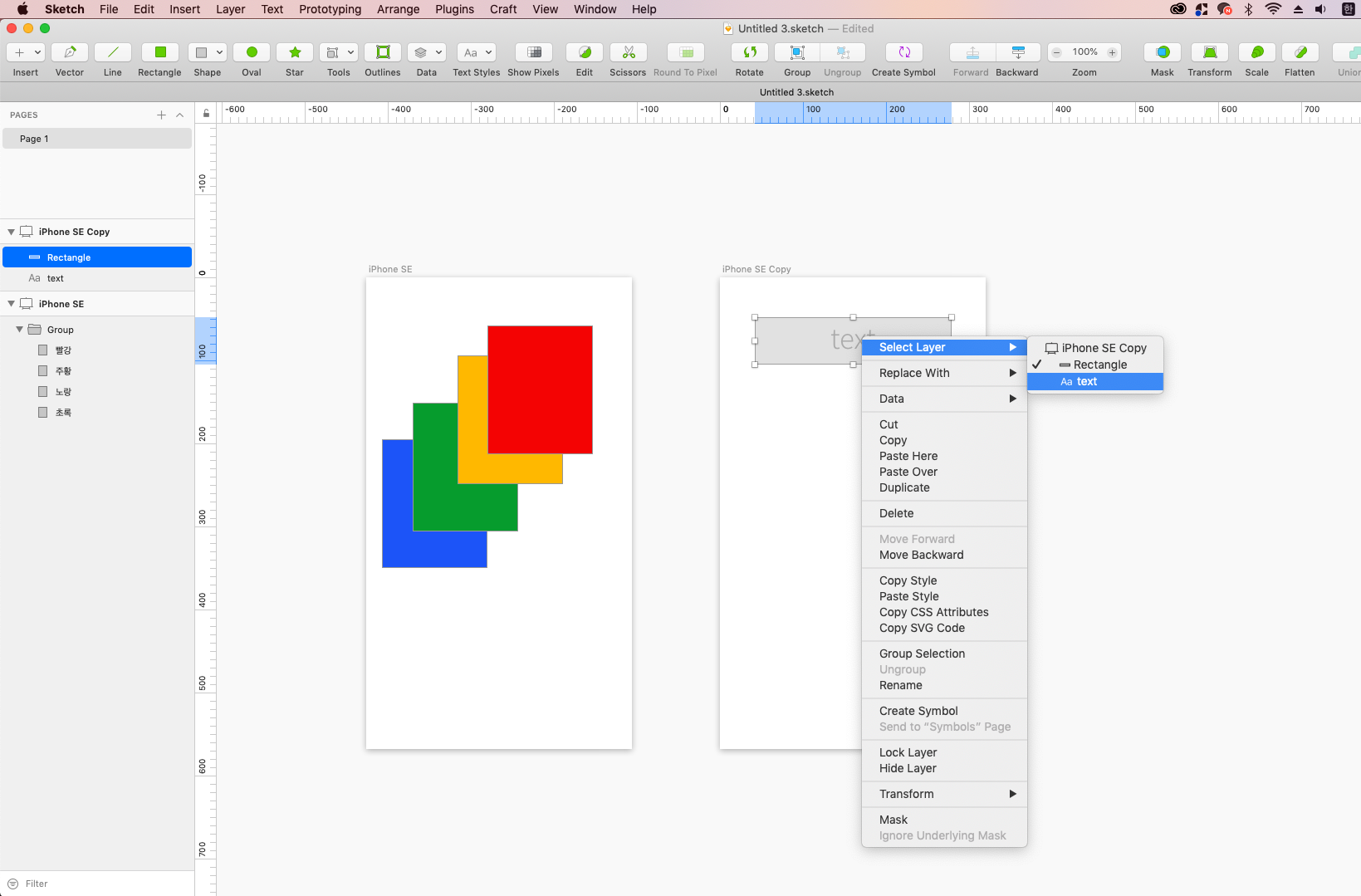

예를들어 text위에 투명도가 들어간 사각박스가 있을때 캔버스 화면에서는 선택이 되지 않습니다.
물론 레이어리스트에서 선택하여 text를 수정할 수도 있지만
현재는 레이어가 몇개 없지만 수많은 레이어 또는 정리되지 않았다면 분간하기가 어렵다면 위와 같은 방법으로 찾을 수 있습니다.

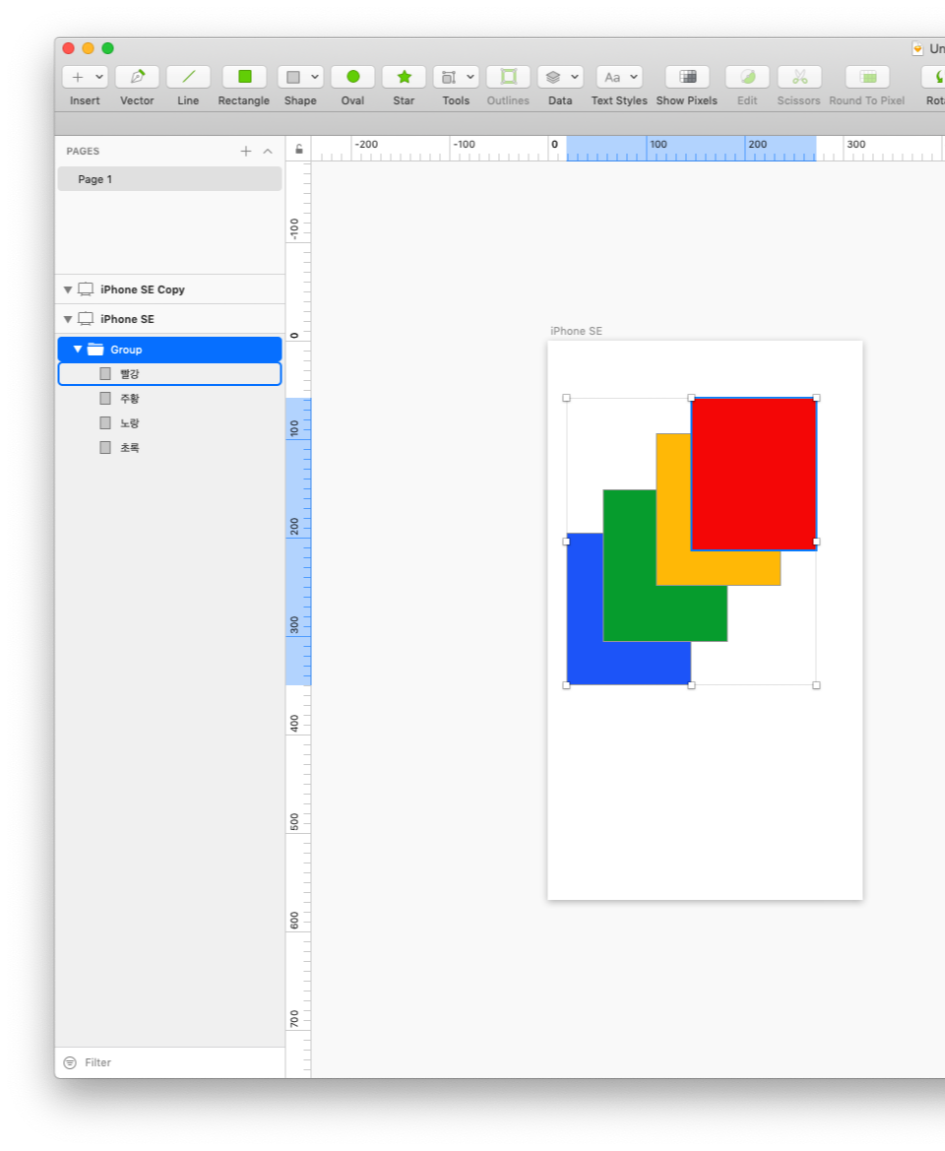

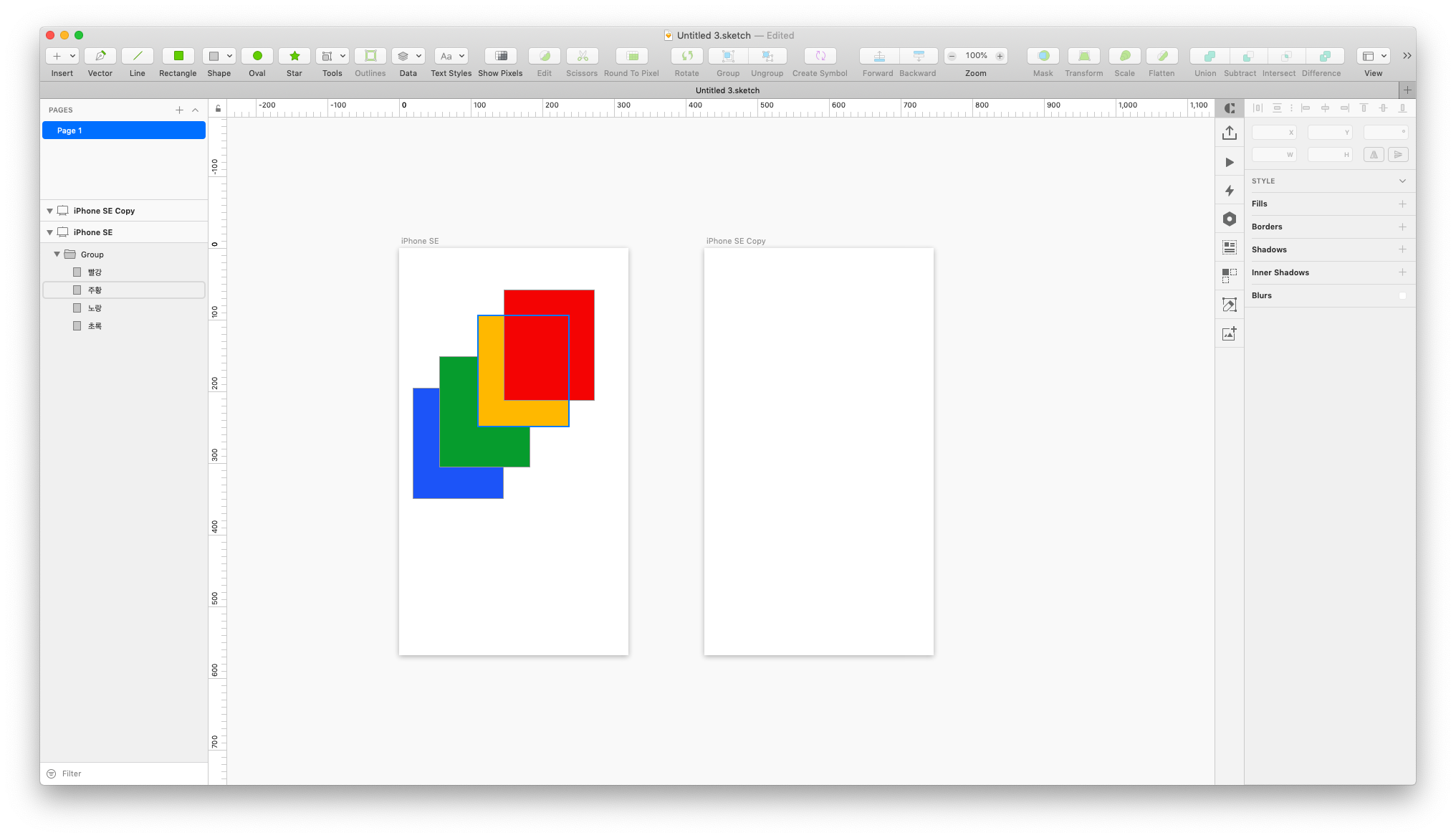

4개의 컴포넌트(빨강,주황,노랑,초록)를 선택하며 레이어 리스트에서 폴더에 넣어 그룹핑 했습니다.
폴더생성 : 레이어 선택 또는 캔버스화면에서 선택하여 command + G

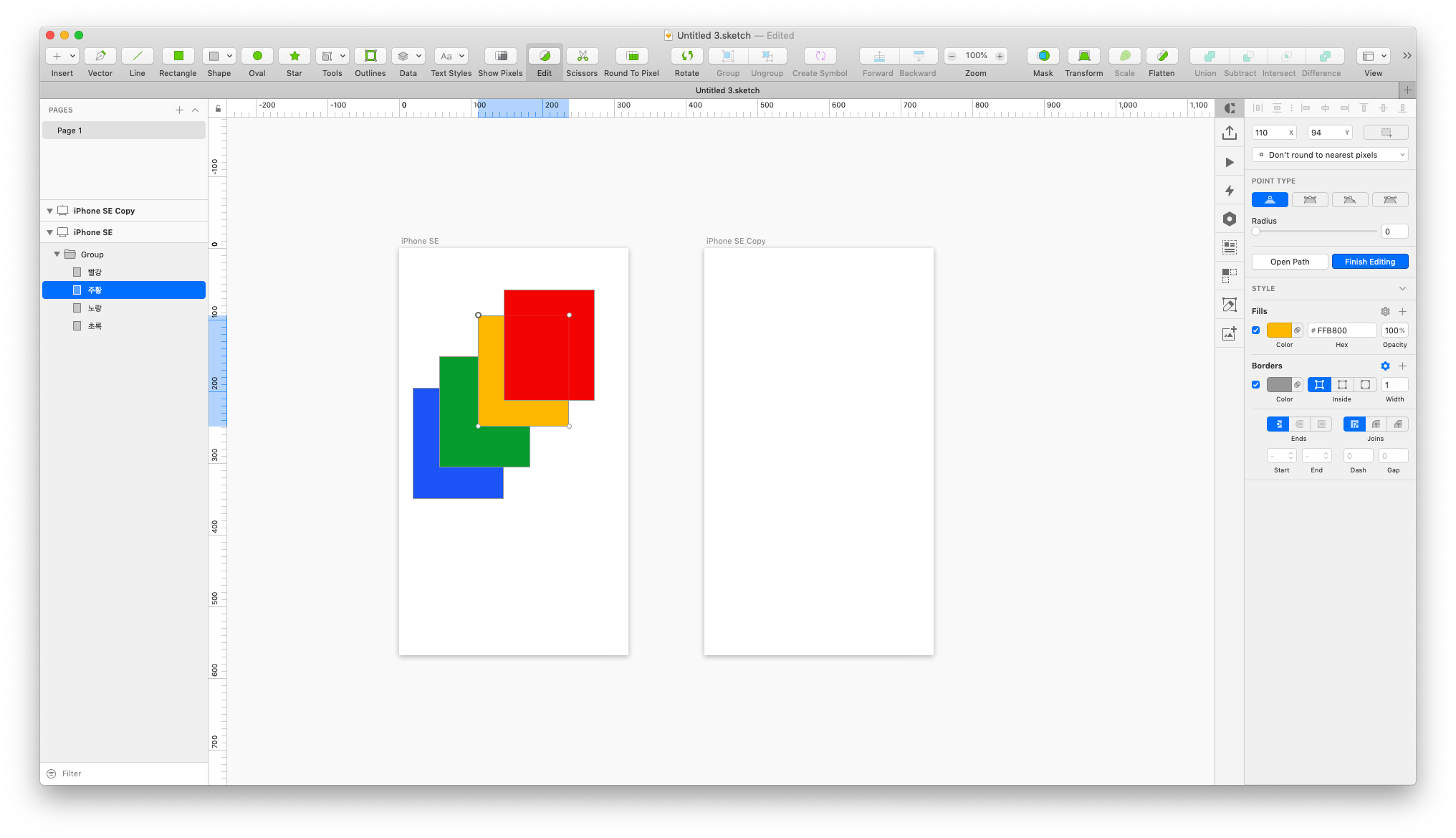

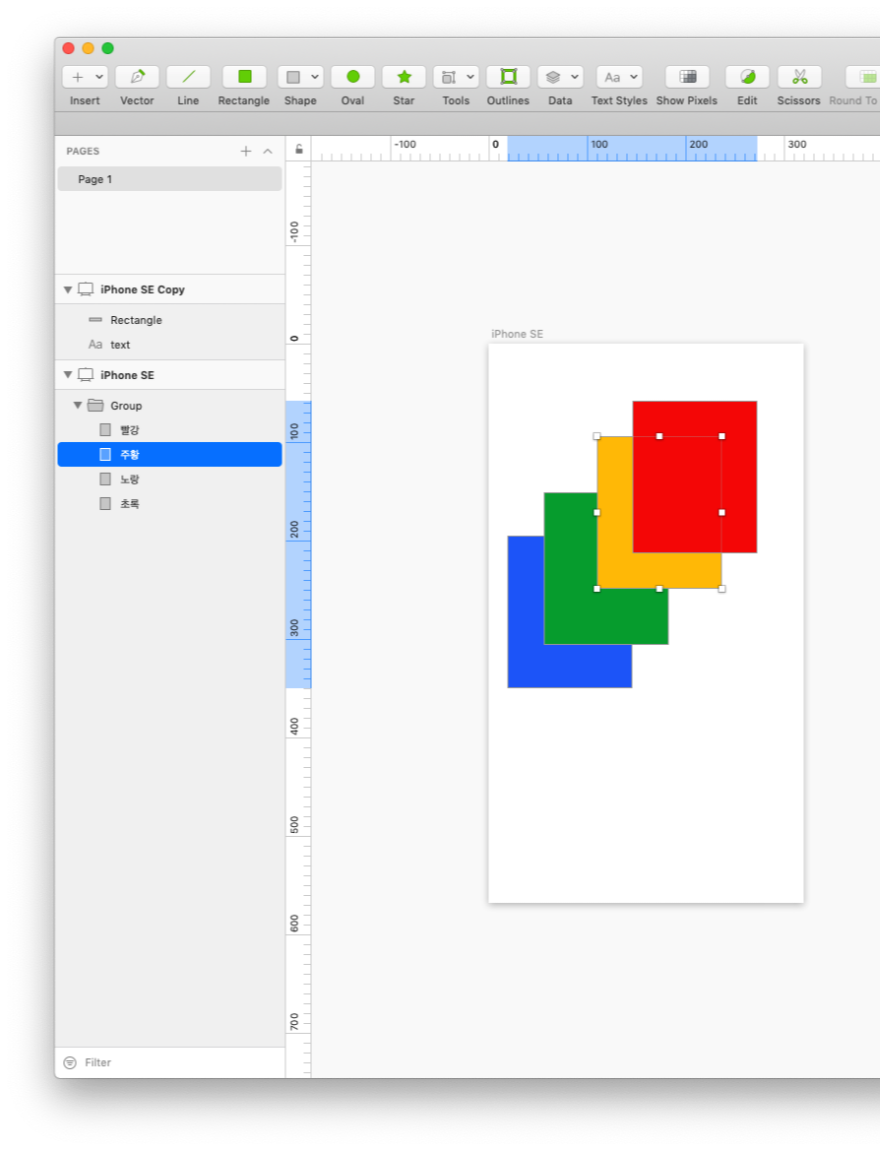

노란색 사각박스를 선택하려고 2번의 클릭을 하여 노란색 사각박스가 선택되고 속성을 변경할 수 있게 오른쪽 인스텍터화면이 바낍니다.

한번더 클릭하면 꼭지점을 이동시킬수 있게 되었습니다.
현재 선택된 오른쪽 꼭지점이 선택되었습니다. 다중꼭지점 선택은 쉬프트 키를 누른 상태에서 원하는 꼭지점을 클릭하면 됩니다.
꼭지점선택은 마우스로 클릭해도 되지만 탭키를 눌러서 꼭지점을 선택할 수 있습니다.(시계방향)
